Экономика с использованием ВХИ

(ТУ 2272-001-14602866-2003).

Экспериментальная зависимость состава от Rcжатия (МПа).

Использования ВХИ для применения в промышленности, как мелкодисперсную армирующую добавку.
Использования и применения ВХИ для разных строительных материалов и изделий.
Лабораторные испытания, а так же промышленные исследования показали, что с применением мелкодисперсной армирующей фибры для использования в пенобетоне уменьшается трещиностойкость, повышается товарный вид, прочность как правило, на 10 и более % в зависимости от технологии производства.. Лабораторные испытания проводились на базе испытательного центра «ВНИИСТРОМ-НВ» показали, что при введения ВХИ от 1 до 1,5% на 1 куб.м. ( к общей массе ) экономится от 5% вяжущего в данном опыте это портландцемент М400 Д0.
Порядок проведения опыта. Выводы

В испытательной лаборатории «ВНИИСТРОМ-НВ» на опытной мешалки с числом оборотов в минуту равным 400. Время перемешивания составляет менее 5-и минут.

Лабораторный состав (I) – без применения ВХИ 1.Использовался карьерный песок (Мытый) с модулем кратности Мк=1,25. Наличие пылевидных менее 2%

2. Вяжущее — портландцемент М400 Д0 (с нормальным сроком схватыванием)

3. Вода (питьевая, мягкая)

4. ПАВ (синтетический пенообразователь с Кр до 10)

5. СаСl (для ускорения твердения изнутри) Лабораторный состав (II) – с применением ВХИ

1.Использовался карьерный песок (мытый) с модулем крупности Мк=1,25. Наличие пылевидных менее 2%

2. Вяжущее – портландцемент М400 Д0 (С нормальным сроком схватыванием) – 5% от состава (I)

3. Вода( питьевая, мягкая)

4. ПАВ (синтетический пенообразователь с Кр до 10)

5. СаСl (для ускорения твердения изнутри)

6. Армирующая добавка ВХИ 1% от общего замеса.

Условия приготовления проводилось с одинаковыми параметрами. Время перемешивания менее 5 – и минут, число лабораторной мешалки 400 мин-1. Заливка в формы (10х10х10)

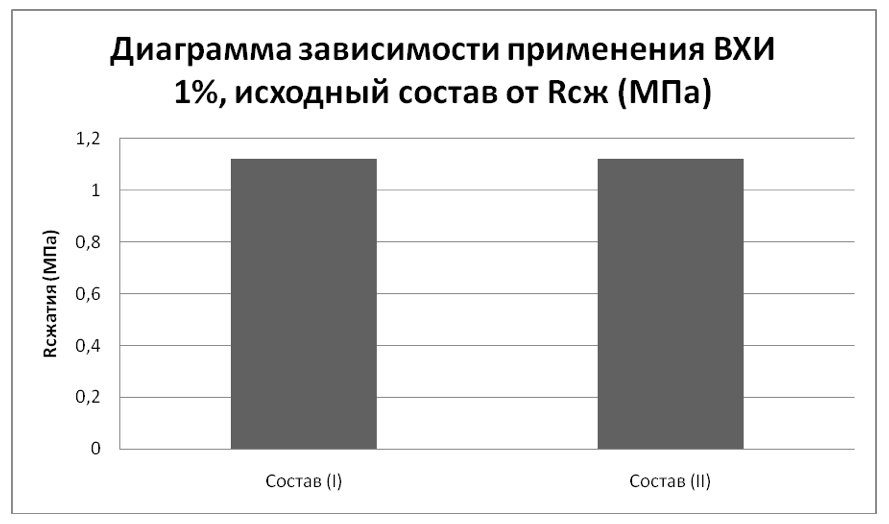

Данная диаграмма показывает, что использования ВХИ позволяет делать экономию 5% . Данный эксперимент проводился с использованием прогнозируемой плотностью D600 (ГОСТ 21520-89).
Испытания проводились в испытательной лаборатории «ВНИИСТРОМ-НВ». (Московская область п.Красково)

Выводы

1. Из проведенного опыта было выявлено, что армирующая добавка ВХИ (ТУ 2272-001-14602866-2003) позволяет экономить 5% вяжущего без потери прочности.
2. Использование добавки, улучшает структуру материала, армируя его на микроуровне. Т.О улучшается внешний вид, уменьшается трещиностойкость
Испытатель, инженер
Васильев Д.С
